Commande d’éclairage DALI

Commander intuitivement des luminaires avec l’interface DALI

DALI, acronyme de Digital Addressable Lighting Interface (interface d’éclairage adressable numérique), est un standard non propriétaire pour la commande de l’éclairage dans les bâtiments. En particulier dans les bâtiments tels que les bureaux, les magasins, les restaurants ou les hôtels.

Caractéristiques :

  • Standard global
  • Commande d’éclairage de charges les plus diverses



  • Planification simple et bon marché
  • Flexible

Commande d’éclairage flexible

Comme alternative numérique à la technique habituelle de 1–10 V, il offre, avec diverses fonctions intelligentes, le même confort que des systèmes de bus complexes, mais il est beaucoup plus simple et moins coûteux à installer. En effet, tant pour l’alimentation que pour la transmission de signaux de commande, on peut utiliser un câble normal NYM à 5 conducteurs, qui est également souvent déjà présent dans l’installation électrique. De plus, le nombre de composants de commande nécessaires est nettement inférieur à celui des systèmes 1–10 V classiques. La raison à cela : les ballasts avec interface DALI sont adressables de manière flexible, c.-à-d. qu’ils peuvent être commandés individuellement, mais également faire partie d’un ou de plusieurs groupes. En supplément, ils offrent une fonctionnalité nettement élargie, car ils sont notamment en mesure d’enregistrer des informations pour différents scénarios d’éclairage, de transmettre des messages d’état et de défaut ou d’atteindre des consignes de variation d’intensité simultanément avec tous les autres appareils.


Structure du système de commande d’éclairage DALI
avec potentiomètre DALI sans bloc d’alimentation


Structure du système de commande d’éclairage DALI
avec potentiomètre DALI avec bloc d’alimentation intégré


Structure du système de commande d’éclairage DALI
avec passerelle DALI KNX Plus

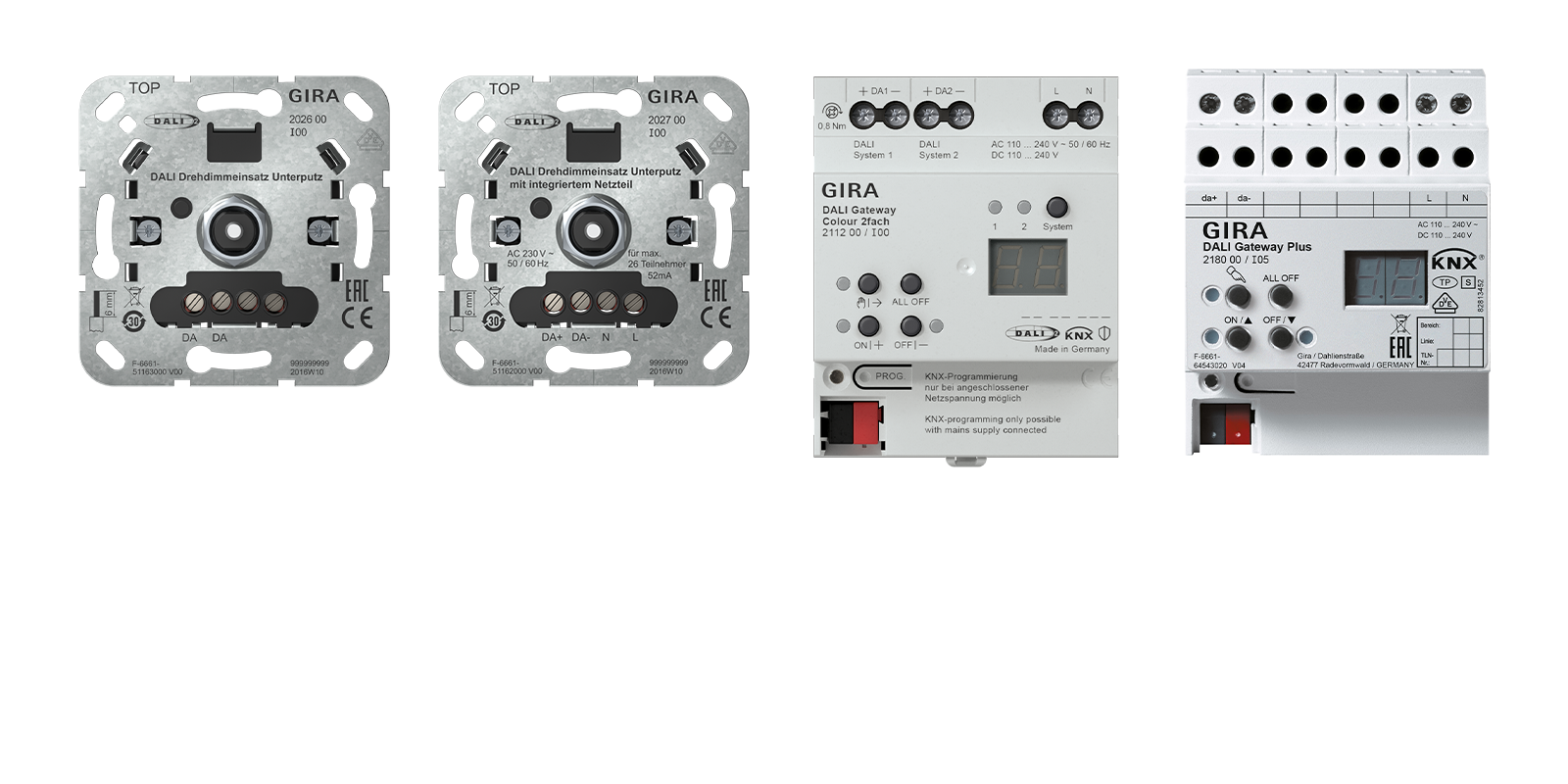

Appareils de commande DALI Gira

Pour faire varier et commander de manière confortable et intuitive l’intensité des luminaires avec une interface DALI, Gira propose des potentiomètres DALI correspondants en plusieurs versions. Le montage dans le boîtier pour appareil ainsi que les caches et cadres de finition adaptés permettent une intégration parfaite des appareils de commande DALI Gira dans le design Gira.

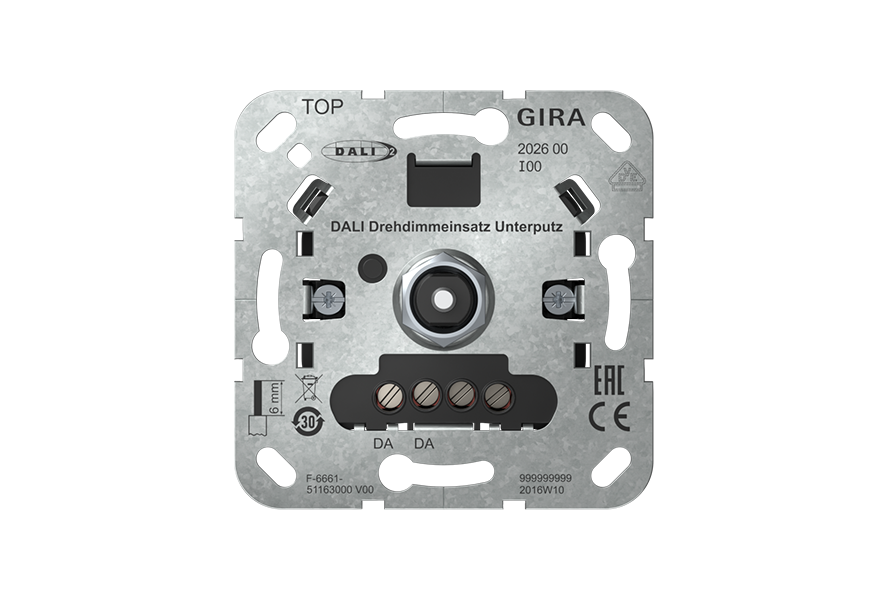

Potentiomètre DALI Gira

Pour la commande de luminosité de luminaires avec l’interface DALI, en liaison avec une alimentation externe en tension DALI, ou comme poste secondaire au potentiomètre DALI Gira avec bloc d’alimentation intégré.

Consulter le catalogue en ligne pour en savoir plus

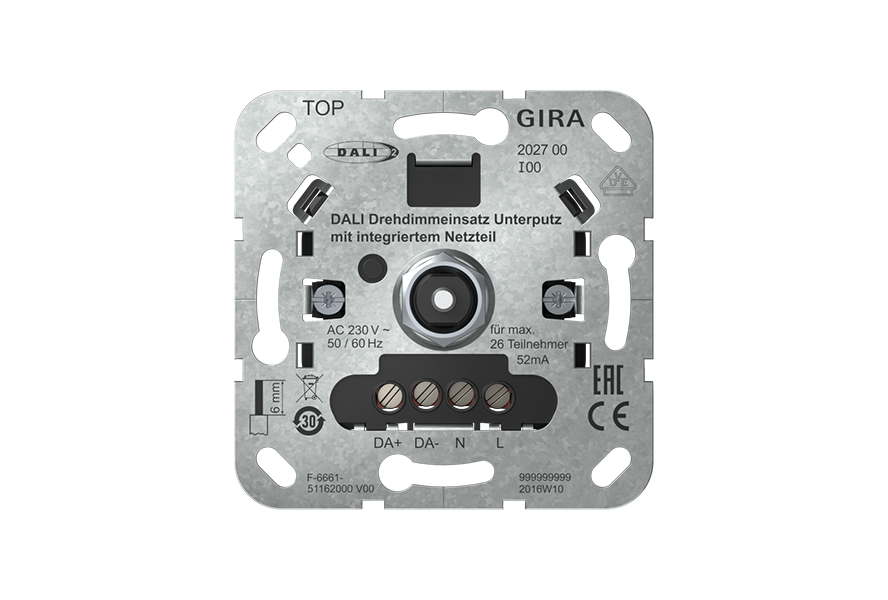

Potentiomètre DALI Gira avec bloc d’alimentation intégré

Pour la commande de luminosité de luminaires avec interface DALI intégrée. L’alimentation en tension DALI nécessaire est déjà intégrée à l’appareil.

Consulter le catalogue en ligne pour en savoir plus

Potentiomètre Tunable White DALI Gira

Pour la commande de la luminosité et de la température de couleur des luminaires avec interface DALI intégrée, correspondant à la norme DALI CEI 62386-209 (type d’appareil 8). En combinaison avec l’alimentation externe en tension DALI ou comme poste secondaire au potentiomètre DALI Gira Tunable White avec bloc d’alimentation intégré.

Consulter le catalogue en ligne pour en savoir plus

Potentiomètre Gira DALI Tunable White
avec bloc d’alimentation intégré

Pour la commande de la luminosité et de la température de couleur des luminaires avec interface DALI intégrée, correspondant à la norme DALI CEI 62386-209 (type d’appareil 8). L’alimentation en tension DALI nécessaire est déjà intégrée à l’appareil.

Consulter le catalogue en ligne pour en savoir plus

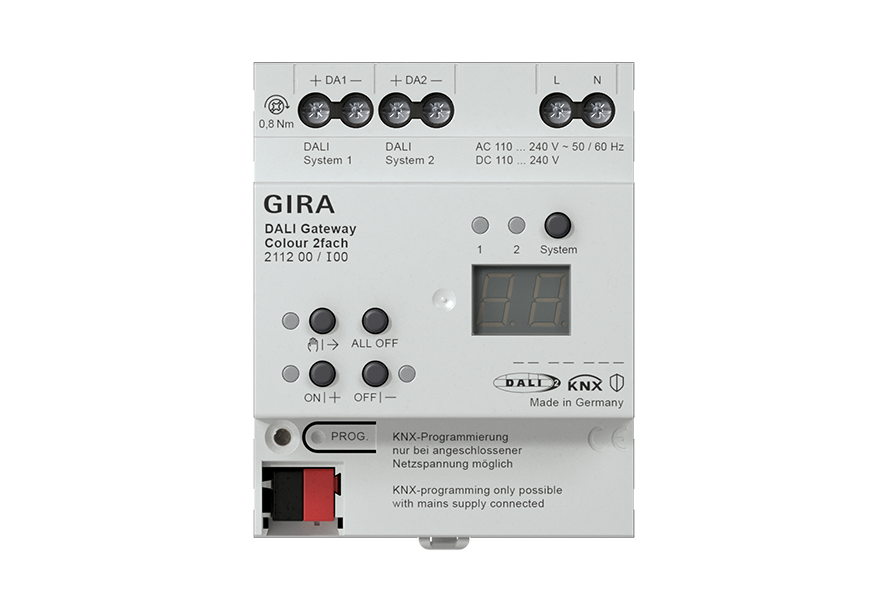

Passerelle DALI KNX Plus Gira

La passerelle DALI KNX Plus Gira constitue l’interface entre l’installation KNX dans le bâtiment et une installation d’éclairage numérique DALI. Elle permet la commutation de jusqu’à 64 luminaires en un maximum de 32 groupes via le système KNX ainsi que la réalisation d’ambiances complexes et d’effets lumineux dynamiques. Elle permet en outre une grande flexibilité lors de la configuration ultérieure de l’éclairage.

Consulter le catalogue en ligne pour en savoir plus

Unité de commande radio eNet DALI 1x Mini Gira

L’unité de commande radio eNet DALI Gira permet la commutation et le réglage de la luminosité de luminaires DALI.

Consulter le catalogue en ligne pour en savoir plus
