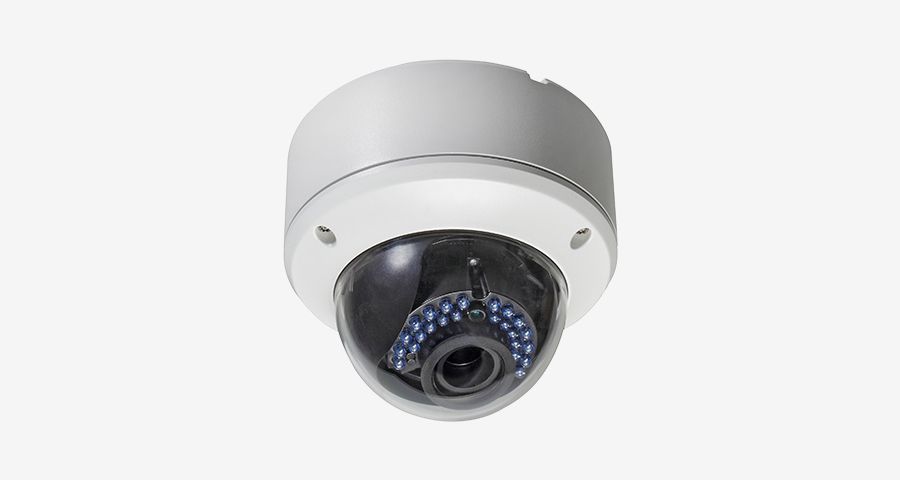

外置摄像头

用于室外区域的壁式和天花板安装。

TKS 摄像头网关可将墙面和天花板上安装的外部摄像头连接至 Gira 楼宇门对讲系统中。摄像头配备可变镜头,集成红外线 LED 照明和自动白平衡,也适用于对黑暗区域和距离较远区域进行监控。

感光芯片组可确保在弱光条件下显示清晰图像。可调式红外线 LED 可在完全黑暗的环境中进行监控。摄像头模式可通过三个轴完成设置,且安装简便。


技术数据

额定电压:
DC 12 V +10 % AC 24 V +10 %
电流消耗:
DC 12 V:最高 450 mA AC 24 V:最高 5 mA
接口:
1 x 视频(HD-TVI、BNC),1 x 视频(FBAS、BNC)、1 x 电源 (DC)
摄像头:
成像仪:1/3“ CMOS 逐行扫描 类型:Vario Dome 镜头:2.8 - 12 mm,变焦镜头 分辨率:720p25、720p30 水平视角:28° 至 78°
日间/夜间切换:
电动机械红外线截止滤镜
电子快门调节:
1/25 至 1/50,000 s
摄像头控制:
屏幕显示 (OSD)
背光补偿:
DWDR
数码变焦:
是#视频系统:
HD-TVI
最低照明度:
日间:0.1 lx 黑/白:0.001 lx 红外线模式:0 lx(F2.0)
红外线 LED:
24 个 LED
红外线有效范围:
20 m
环境温度:
-20 °C 至+60 °C
防护等级:
IP 66
空气湿度:
最高 90 %
重量:
约 950 g
尺寸:
直径 143 mm 高 125 mm
