DALI 照明控制

直观操控配备 DALI 接口的照明装置

DALI，即 Digital Addressable Lighting Interface（数字可寻址照明接口）的简称，是一项覆盖整个制造商领域的建筑物照明控制标准。此标准尤其适用于办公室、商店、餐厅或酒店等建筑中。

在线产品目录

下载

特点：

全球标准
不同负载的照明控制

轻松规划并节省成本
灵活

灵活的照明控制

作为传统 1–10 V 技术的数字化替代，该产品可以提供多种智能化功能，具有与复杂总线系统相同的舒适性能，但安装却更为简便，成本也更低。原因在于，可以使用最常见的 5 芯 NYM 电缆来供电以及传输控制信号，而现有电气装置上常常已经配备了这种电缆。此外，需要控制的部件明显少于传统的 1–10 V 系统。原因：配备 DALI 接口的镇流器可以灵活寻址，即它们可以单独控制，但也可隶属于一个或多个组别。此外，其功能性也有了显著的扩展，因此它可以保存不同照明场景的信息、发送状态和故障信息，或与其他所有设备同时达到调光设定值。

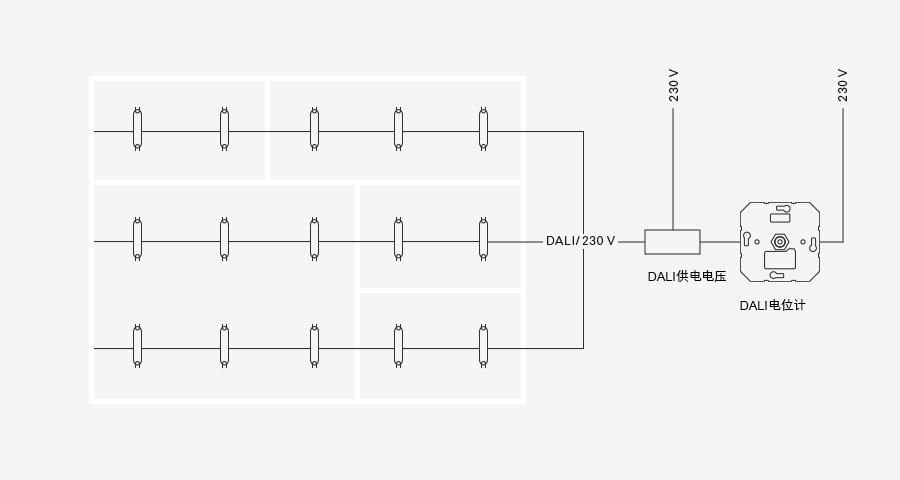

带有 DALI 电位计但无电源的
DALI 照明控制系统结构

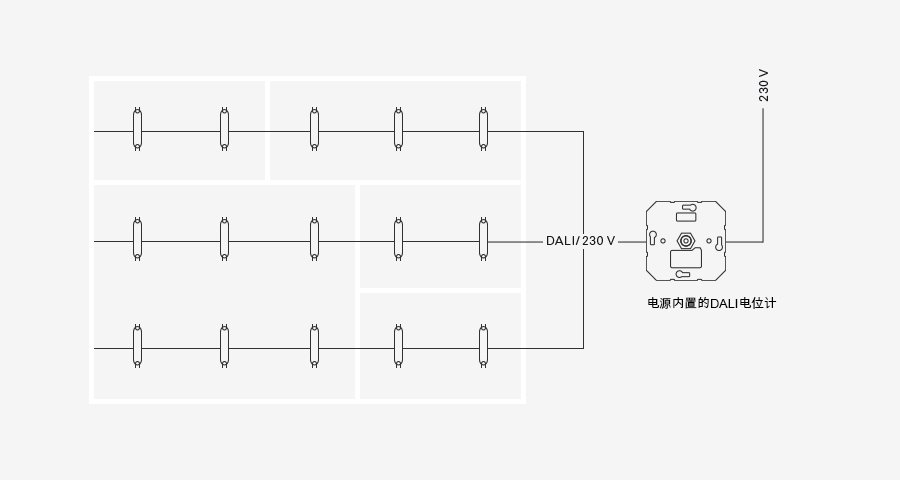

带有 DALI 电位计并内置电源的
DALI 照明控制系统结构

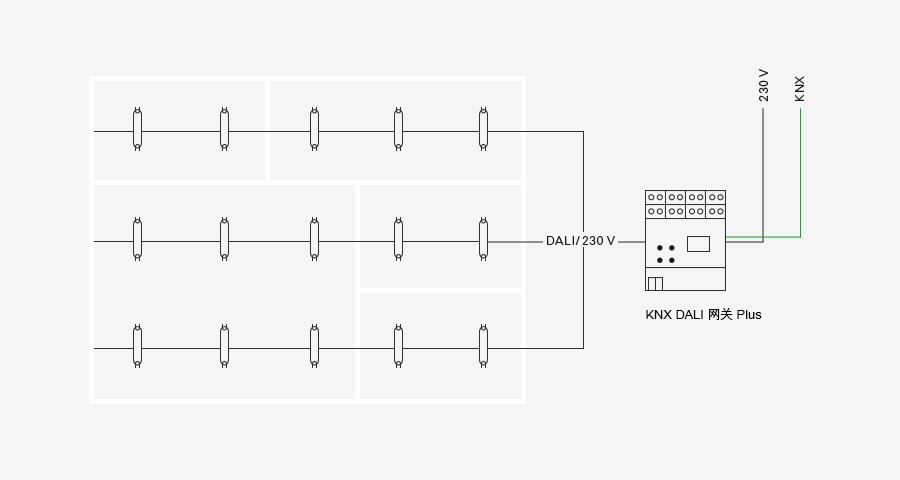

采用 KNX DALI 网关 Plus 的
DALI 照明控制系统结构

Gira DALI 操作设备

Gira 相应推出了多种规格的 DALI 电位计，旨在能够对具有一个 DALI 接口的照明灯便捷且直观地进行调光。Gira DALI 操作设备可安装在设备盒以及相配的盖板和边框内，以此无缝融入 Gira 设计体系中。

Gira DALI 电位计

用于控制带有 DALI 接口的照明装置亮度，可与外接 DALI 电源联用，或用作内置电源的 Gira DALI 电位计的辅助单元。

更多信息请参阅在线产品目录

内置电源的 Gira DALI 电位计

用于控制内置 DALI 接口的照明装置亮度。所需的 DALI 电源已内置在设备中。

更多信息请参阅在线产品目录

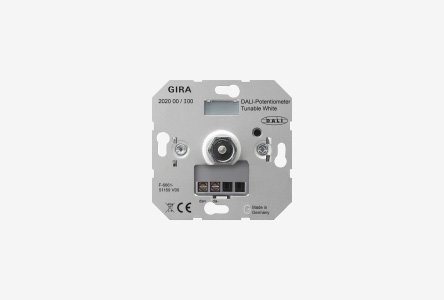

Gira DALI 电位计 Tunable White

用于控制内置符合 DALI 标准 IEC 62386-209（设备类型 8）的 DALI 接口的照明装置亮度及色温。可与外接 DALI 电源联用或用作内置电源的 Gira DALI 电位计 Tunable White 的辅助单元。

更多信息请参阅在线产品目录

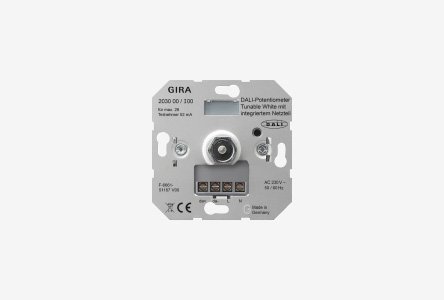

Gira DALI 电位计 Tunable White
Gira DALI 电位计 Tunable White

用于控制内置符合 DALI 标准 IEC 62386-209（设备类型 8）的 DALI 接口的照明装置亮度及色温。所需的 DALI 电源已内置在设备中。

更多信息请参阅在线产品目录

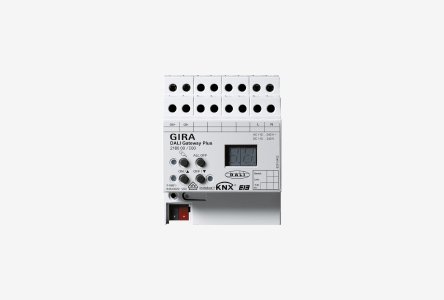

Gira KNX DALI 网关 Plus

Gira KNX DALI 网关 Plus 构成了楼宇中的 KNX 装置与数字 DALI 照明设备之间的接口。由此便可通过 KNX 系统连接最多 32 组共 64 盏灯，并可实现复杂的照明场景及动态光效。此外，经扩展配置的照明功能还能提供巨大的自由空间。

更多信息请参阅在线产品目录

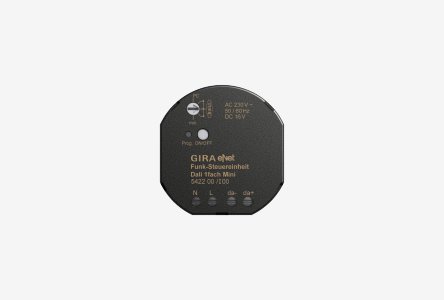

Gira eNet 无线控制单元 DALI 1 位 Mini

Gira eNet 无线控制单元 DALI 可控制 DALI 照明装置的开关并调节亮度。

更多信息请参阅在线产品目录

下载

使用说明书

DALI-Power 控制单元暗装式插件

使用说明

Bestell-Nr 5406 00

PDF, 569,4 KB

DALI 网关 Tunable White Plus

使用说明

Bestell-Nr 2108 00

PDF, 544,0 KB

DALI 网关 Colour 1位, DALI 网关 Colour 2 位

使用说明

Bestell-Nr 2111 00, 2112 00

PDF, 1,5 MB

如下文件不具有您所选择的语言版本，但可能具备其他语言版本。

DALI potentiometer Tunable White, DALI potentiometer Tunable White with integrated power supply unit

Operating instructions.

Bestell-Nr 2020 00, 2030 00

PDF, 921,7 KB

DALI potentiometer, DALI potentiometer with integrated power supply unit

Operating instructions.

Bestell-Nr 2018 00, 2028 00

PDF, 844,5 KB

DALI Tronic transformer 105 W

Operating instructions.

Bestell-Nr 2380 00

PDF, 318,0 KB

DALI gateway Plus

Operating instructions.

Bestell-Nr 2180 00

PDF, 389,5 KB

Wireless DALI control unit, 1-gang Mini

Operating instructions.

Bestell-Nr 5422 00

PDF, 352,4 KB

DALI flush-mounted rotary dimming insert, DALI flush-mounted rotary dimming insert with integrated power supply unit

Operating instructions.

Bestell-Nr 2026 00, 2027 00

PDF, 1,9 MB

技术文档

如下文件不具有您所选择的语言版本，但可能具备其他语言版本。

DALI gateway Tunable White Plus

Operating instructions.

Bestell-Nr 2108 00

PDF, 3,7 MB

DALI gateway Plus

Technical documentation.

Bestell-Nr 2180 00

PDF, 2,3 MB

DALI gateway Colour, 1-gang / DALI gateway Colour, 2-gang

Technical documentation.

Bestell-Nr 2111 00, 2112 00

PDF, 8,7 MB

软件

如下文件不具有您所选择的语言版本，但可能具备其他语言版本。

Device Configuration App (DCA)

Carrying out DALI commissioning for the DALI Gateway Color 1-gang or 2-gang for KNX.

Bestell-Nr 2111 00, 2112 00

ZIP, 10,2 MB

解释说明 / 系统基本信息

如下文件不具有您所选择的语言版本，但可能具备其他语言版本。

Gira System 3000

System basics

PDF, 9,5 MB

eNet system manual

eNet SMART HOME

Bestell-Nr 18521 90

PDF, 6,2 MB

eNet SMART HOME Voice Control

QUICK START GUIDE

PDF, 2,8 MB

Gira eNet SMART HOME

Bestell-Nr 18521 10

PDF, 5,7 MB

DALI 照明控制系统结构操作设备下载
