Gira 按键传感器 3 Basis

轻松舒适地操作 KNX 系统的基本功能

利用 Gira 按键传感器 3 Basis 可轻松舒适地控制智能楼宇技术中最重要的基本功能:开关、调光、百叶窗控制、作为编码器和场景分机的功能。而且操作方式也可根据用户需要进行调整:一旦功能发生变化,可方便地对按键布设进行调整并重新编程。可保存的功能数量取决于按键传感器的按键数目。

每个按键都配备两个红色 LED 用于状态显示,根据设置和款式可提供左侧、右侧和中间操作方式。每个按键均可个性化标识,以清楚显示各自的功能。对于所有透明的翘板套件,其标识区域都配有低调柔和的背景照明,这样即使在黑暗环境中,也可以很轻松地操作按键传感器 3 Basis。

  • 多样化设计
  • 集中关闭开关助您掌控一切
  • 模块化结构使安装更加灵活
  • 每个操作区各有两个红色状态 LED
  • 螺栓连接可提供防拆保护
  • 集中操控多种功能
  • 紧急开关功能确保更高的安全性
  • 个性化标识服务
  • 具有背景照明的标签栏
  • 包括空白标签牌

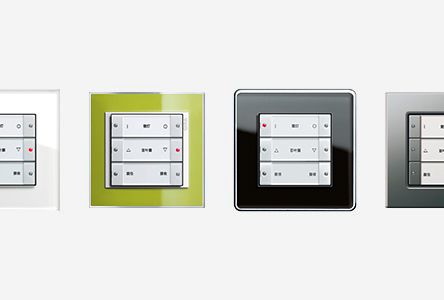

多样化设计

Gira 按键传感器 3 Basis 有多种设计款型可供选择,并能与不同的 Gira 开关产品系列相匹配:它适用于 Gira 开关产品系列 System 55、Gira E 22、Gira 不锈钢和 Gira F100。对于 Gira F100,提供乳白色高光和纯白色高光两种颜色供选择。用于其他开关产品系列的规格型号包含操作按键,按键边缘可选择乳白色、纯白色、烟灰色、铝色或采用铝和不锈钢等金属材料。另外,还提供不锈钢、铝、黄铜和青铜等全金属材料款式,并可以使用激光镌刻标识方法进行特殊标识。

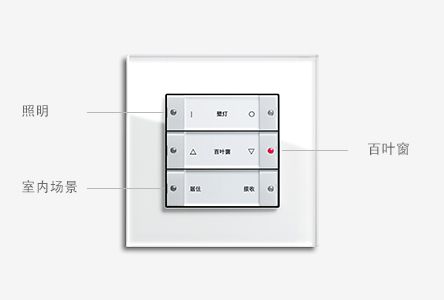

集中操控多种功能

利用按键传感器 3 Basis 可以集中控制多种功能:最多可提供 3 位型号款式,因此通过一个按键传感器便能控制多台设备和设置。百叶窗、照明灯、室内场景——迅速简便,一切尽在掌控。

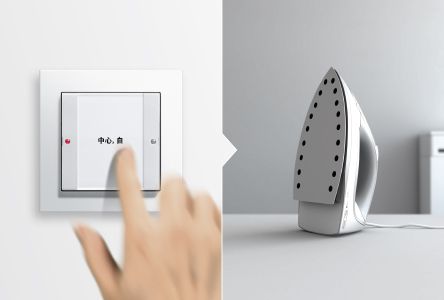

集中关闭开关助您掌控一切

Gira 按键传感器 3 Basis 使意外接通设备成为过去:将该产品设置为集中关闭开关后,只需轻轻一按便可关闭之前预设的所有设备,例如单个照明装置、照明轨道及整条电路。这样,在离开房屋时,便能确保所有用电器都已被关闭。集中关闭开关尤其适合安装在例如大门旁的走廊中。

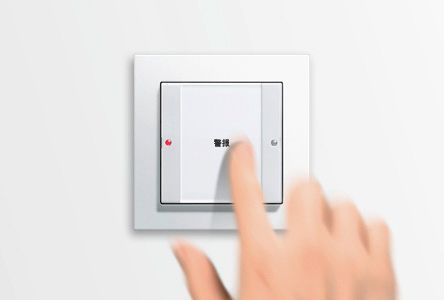

紧急开关功能确保更高的安全性

在危险情况下,功能全面的按键传感器 3 Basis 能为您提供可靠的帮助。可将按键传感器设置为紧急开关,并安装在例如床边伸手可及的位置,如果您在夜间听到可疑的声音,便可快速按下紧急开关。只需短暂按下按键,即可开启寓所和花园内的全部照明装置。突然开启的照明装置具有威慑作用,往往会令不速之客仓皇逃离。


个性化标识服务

只需简单几个步骤,便可在 marking.gira.com 下为选定的 Gira 产品单独设计并订购标识。这样便能方便地为 Gira 按键传感器 3 Basis 的不同按键装上个性化的标识说明。对于采用热塑性塑料的型号,标识将印制在透明的标签牌上。通过 marking.gira.com 网站,只需简单几个步骤,便可以设计个性化标签牌并直接在线订购。我们将通过邮寄方式向客户寄送印制完成的塑料标牌。这些标签牌具有不褪色、不起皱并且耐恶劣天气的特点。标签牌的尺寸也与 Gira 按键传感器 3 Basis 完美匹配,可以毫不费力地装入传感器按键中。德国境内包邮。或者,您也可以自行打印设计的标签牌。您可以免费创建用户帐户并保存您的设计草案,以便日后再次打印、编辑或重新订购。

全金属(不锈钢、铝、黄铜、青铜或铬)制成的翘板以及全塑料翘板将采用激光镌刻。您也可以方便地通过用户帐号在线配置。完成草案设计后,便会为其规定一个配置编号。您可以通过 Gira 标识服务和三级专业分销公司,在线订购已根据您的需要进行标识的翘板。终端客户请咨询您的专业电气经销商,咨询时请提供配置列表。电气行业的专业人员也可以使用 Avery Zweckform 提供的“DesignPro™ Edition Gira”软件(Gira 订货号 1423 00)来设计所需的标识。吉徕还提供相应的 DIN-A4 标签纸。更多信息请见:

marking.gira.com


安装

Gira 按键传感器 3 Basis 由三个部件构成,需要单独订购并分三步安装:总线耦合器 3、按键传感器 3 和不同设计规格的翘板套件。Gira 按键传感器 3 Basis 的模块化系统设计能够在电气规划和安装时为您提供更大的灵活空间,因为各个部件可在建设或维修项目的不同阶段安装,需要时可以很方便地替换。总线耦合器 3 是 Gira 按键传感器 3 Basis 所有型号的基本设备。它安装在墙内,用于连接 KNX 总线线缆。Gira 按键传感器 3 高度智能。

它配备一个翘板启动开关,并与总线耦合器 3 相联。可单独订购所需设计规格的翘板套件,将其插到按键传感器 3 上即可使用。例外情况:对于 Gira F100,供货时会提供按键传感器 3 及适配的翘板套件。相应开关产品系列的盖板边框将与 Gira 按键传感器 3 一同固定在总线耦合器 3 的支承环上。


技术数据

供电方式:
总线耦合器 3
环境温度:
-5 °C 至 +45 °C
保护类别:
III
安装方式:
暗装式

下载 & 软件更新

使用说明书

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Push button sensor 3 basic 1-2-/3-gang, Push button sensor 3 comfort 1-/2-/3-/4-/6-gang

Operating instructions.

Bestell-Nr 5111 00, 5112 00, 5113 00, 5131 00, 5132 00, 5133 00, 5134 00, 5136 00

PDF, 1,2 MB

Download


Push button sensor 3 basic 1-2-/3-gang F100, Push button sensor 3 comfort 1-/2-/3-/4-gang F100

Operating instructions.

Bestell-Nr 2021 .., 2022 .., 2023 .., 2031 .., 2032 .., 2033 .., 2034 .., 2035 ..

PDF, 320,5 KB

Download

技术文档

如下文件不具有您所选择的语言版本,但可能具备其他语言版本。

Push button sensor 3 basic 1-/2-/3-gang

Technical documentation.

Bestell-Nr 5111 00, 5112 00, 5113 00

PDF, 1,8 MB

Download


Push button sensor 3 basic 1-/2-/3-gang F100

Technical documentation.

Bestell-Nr 2021 .., 2022 .., 2023 ..

PDF, 891,4 KB

Download
